DÂY CÁP NHÔM AV-50MM2 CADIVI 0,6/1KV
CÁP ĐIỆN LỰC HẠ THẾ, 1 LÕI, RUỘT NHÔM, CÁCH ĐIỆN PVC
Dây cáp nhôm AV-50mm2 Cadivi 0,6/1kV (1 lõi) dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0,6/1 kV, lắp đặt cố định.
Tiêu chuẩn áp dụng: TCVN 5935-1 / IEC 60502-1; TCVN 6612 / IEC 60228
Nhận biết lõi: Bằng màu cách điện: Màu xám. Hoặc theo yêu cầu khách hàng.

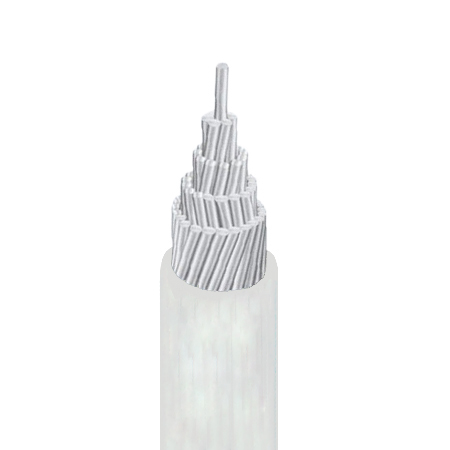

Cấu trúc dây cáp nhôm AV-50mm2 Cadivi 0,6/1kV (1 lõi)
- Ruột dẫn: Nhôm
- Cách điện: PVC
Đặc tính dây cáp nhôm AV-50mm2 Cadivi 0,6/1kV (1 lõi)
- Cấp điện áp U0/U: 0,6/1 kV.
- Điện áp thử: 3,5 kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là: 140OC, với tiết diện lớn hơn 300mm2 ; 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2.
Thông số dây cáp nhôm AV-50mm2 Cadivi 0,6/1kV (1 lõi)
Ruột dẫn - Conductor | Chiều dày cách điện danh nghĩa Nominal thickness of insulation | Đường kính tổng gần đúng(*) Approx. overall diameter | Khối lượng dây gần đúng(*) Approx. mass |
Tiết diện danh nghĩa Nominal area | Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire | Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter | Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C |
mm2 | N0/mm | mm | Ω/km | mm | mm | kg/km |
16 | 7/CC | 4,65 | 1,91 | 1,0 | 6,7 | 69,3 |
25 | 7/CC | 5,8 | 1,20 | 1,2 | 8,2 | 106 |
35 | 7/CC | 6,85 | 0,868 | 1,2 | 9,3 | 132 |
50 | 19/CC | 8,0 | 0,641 | 1,4 | 10,8 | 186 |
70 | 19/CC | 9,7 | 0,443 | 1,4 | 12,6 | 259 |
95 | 19/CC | 11,3 | 0,320 | 1,6 | 14,5 | 348 |
120 | 19/CC | 12,7 | 0,253 | 1,6 | 15,9 | 422 |
150 | 19/CC | 14,13 | 0,206 | 1,8 | 17,7 | 531 |
185 | 37/CC | 15,7 | 0,164 | 2,0 | 19,7 | 650 |
240 | 37/CC | 18,03 | 0,125 | 2,2 | 22,4 | 847 |
300 | 61/CC | 20,4 | 0,100 | 2,4 | 25,2 | 1074 |
400 | 61/CC | 23,2 | 0,0778 | 2,6 | 28,4 | 1356 |
500 | 61/CC | 26,2 | 0,0605 | 2,8 | 31,8 | 1717 |
630 | 61/CC | 30,2 | 0,0469 | 2,8 | 35,8 | 2209 |
– CC : Ruột dẫn tròn xoắn ép chặt
– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm..
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
