Dây cáp điện CVV-3x25mm2 Cadivi 0.6/1kV (3 ruột đồng, PVC)
Tổng quan: Cáp CVV-3x25 Cadivi dùng cho hệ thống truyền tải và phân phối điện, cấp điện áp 0.6/1kV, lắp đặt cố định. Để hiểu rõ hơn về loại cáp này, chúng ta cùng phân tích thông số kỹ thuật:
CVV: Đây là mã ký hiệu của loại cáp, chỉ ra cấu tạo của lớp vỏ và lõi dây.
- C: Lớp vỏ ngoài làm bằng chất liệu PVC (Polyvinyl chloride)
- V: Lõi dây dẫn làm bằng đồng
- V: Lớp cách điện giữa các lõi dây cũng làm bằng PVC
Tiêu chuẩn áp dụng: TCVN 5935-1/ IEC 60502-1; TCVN 6612/ IEC 60228

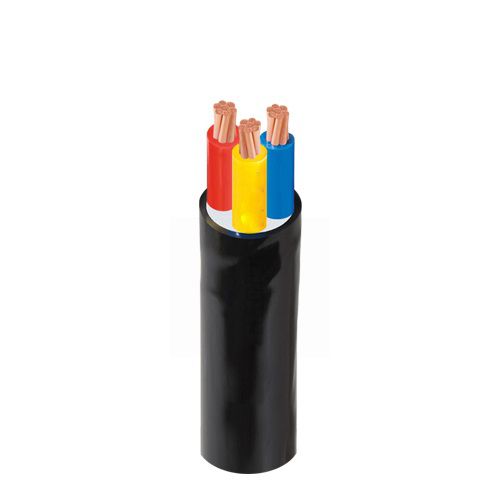

Cấu trúc dây cáp điện CVV-3x25mm2 Cadivi 0.6/1kV
Thông số dây cáp điện CVV-3x25mm2 Cadivi 0.6/1kV
Ruột dẫn Conductor | Chiều dày cách điện danh nghĩa Nominal thickness of insulation | Chiều dày vỏ danh nghĩa Nominal thickness of sheath | Đường kính tổng gần đúng(*) Approx. overall diameter | Khối lượng cáp gần đúng(*) Approx. mass |
Tiết diện danh nghĩa Nominal area | Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire | Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter | Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C | 1 Lõi Core | 2 Lõi Core | 3 Lõi Core | 4 Lõi Core | 1 Lõi Core | 2 Lõi Core | 3 Lõi Core | 4 Lõi Core | 1 Lõi Core | 2 Lõi Core | 3 Lõi Core | 4 Lõi Core |
mm2 | N0/mm | mm | Ω/km | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg/km | kg/km | kg/km | kg/km |
1,5 | 7/0,52 | 1,56 | 12,1 | 0,8 | 1,4 | 1,8 | 1,8 | 1,8 | 5,5 | 10,6 | 11,1 | 11,9 | 46 | 157 | 179 | 212 |
2,5 | 7/0,67 | 2,01 | 7,41 | 0,8 | 1,4 | 1,8 | 1,8 | 1,8 | 5,9 | 11,5 | 12,0 | 13,0 | 59 | 196 | 228 | 273 |
4 | 7/0,85 | 2,55 | 4,61 | 1,0 | 1,4 | 1,8 | 1,8 | 1,8 | 6,9 | 13,3 | 14,1 | 15,3 | 84 | 276 | 325 | 394 |
6 | 7/1,04 | 3,12 | 3,08 | 1,0 | 1,4 | 1,8 | 1,8 | 1,8 | 7,4 | 14,5 | 15,3 | 16,6 | 108 | 345 | 412 | 504 |
10 | CC | 3,75 | 1,83 | 1,0 | 1,4 | 1,8 | 1,8 | 1,8 | 8,1 | 14,9 | 15,9 | 17,4 | 149 | 346 | 459 | 586 |
16 | CC | 4,65 | 1,15 | 1,0 | 1,4 | 1,8 | 1,8 | 1,8 | 9,0 | 16,7 | 17,8 | 19,5 | 207 | 474 | 639 | 822 |
25 | CC | 5,8 | 0,727 | 1,2 | 1,4 | 1,8 | 1,8 | 1,8 | 10,5 | 19,8 | 21,2 | 23,3 | 308 | 701 | 958 | 1240 |
35 | CC | 6,85 | 0,524 | 1,2 | 1,4 | 1,8 | 1,8 | 1,8 | 11,6 | 21,9 | 23,4 | 25,8 | 402 | 906 | 1249 | 1623 |
50 | CC | 8,0 | 0,387 | 1,4 | 1,4 | 1,8 | 1,8 | 1,9 | 13,1 | 25,0 | 26,8 | 29,8 | 536 | 1204 | 1670 | 2189 |
70 | CC | 9,7 | 0,268 | 1,4 | 1,4 | 1,9 | 2,0 | 2,1 | 14,8 | 28,6 | 30,8 | 34,2 | 750 | 1681 | 2359 | 3095 |
95 | CC | 11,3 | 0,193 | 1,6 | 1,5 | 2,0 | 2,1 | 2,2 | 17,0 | 32,8 | 35,3 | 39,3 | 1006 | 2247 | 3161 | 4152 |
120 | CC | 12,7 | 0,153 | 1,6 | 1,5 | 2,1 | 2,2 | 2,3 | 18,4 | 35,8 | 38,5 | 43,0 | 1240 | 2770 | 3908 | 5154 |
150 | CC | 14,13 | 0,124 | 1,8 | 1,6 | 2,2 | 2,3 | 2,5 | 20,4 | 39,6 | 42,6 | 48,0 | 1533 | 3412 | 4835 | 6366 |
185 | CC | 15,7 | 0,0991 | 2,0 | 1,7 | 2,4 | 2,5 | 2,7 | 22,6 | 43,9 | 47,7 | 53,1 | 1894 | 4222 | 5974 | 7874 |
240 | CC | 18,03 | 0,0754 | 2,2 | 1,8 | 2,6 | 2,7 | 2,9 | 25,5 | 50,1 | 53,9 | 60,1 | 2471 | 5516 | 7799 | 10282 |
300 | CC | 20,4 | 0,0601 | 2,4 | 1,9 | 2,7 | 2,9 | 3,1 | 28,4 | 55,9 | 60,3 | 67,6 | 3137 | 6972 | 9902 | 13068 |
400 | CC | 23,2 | 0,0470 | 2,6 | 2,0 | 3,0 | 3,1 | 3,4 | 31,8 | 62,8 | 67,9 | 75,8 | 4019 | 8948 | 12698 | 16774 |
500 | CC | 26,2 | 0,0366 | 2,8 | 2,1 | - | - | - | 35,4 | - | - | - | 5082 | - | - | - |
630 | CC | 30,2 | 0,0283 | 2,8 | 2,2 | - | - | - | 39,6 | - | - | - | 6639 | - | - | - |
– CC : Ruột dẫn tròn xoắn ép chặt - Circular Compacted Stranded Conductor.
– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Những câu hỏi thường gặp dây cáp điện CVV-3x25mm2 Cadivi 0.6/1kV
- Cáp CVV-3x25mm2 Cadivi 0.6/1kV có giá bao nhiêu? Giá cả của cáp điện có thể thay đổi tùy thuộc vào từng thời điểm mua hàng và số lượng. Bạn nên liên hệ trực tiếp với BKCS để có giá chính xác nhất.
- Cáp CVV-3x25mm2 Cadivi 0.6/1kV có thể thay thế bằng loại cáp nào khác? Nếu không tìm được cáp CVV-3x25mm2 Cadivi 600V, bạn có thể tham khảo các loại cáp khác có cùng thông số kỹ thuật hoặc tương đương. Tuy nhiên, nên ưu tiên chọn các sản phẩm của các thương hiệu Cadivi, uy tín và đảm bảo chất lượng.
- Làm sao để phân biệt cáp CVV-3x25mm2 Cadivi 0.6/1kV thật và giả? Để tránh mua phải hàng giả, bạn nên mua cáp tại các đại lý hoặc nhà phân phối chính hãng của Cadivi. Ngoài ra, bạn có thể kiểm tra kỹ nhãn mác, tem chống hàng giả trên sản phẩm.
