DÂY CÁP ĐIỆN NGẦM AXV/DSTA-3x16+1x10MM2-0,6/1kV CADIVI

CÁP ĐIỆN LỰC, 4 RUỘT NHÔM, CÁCH ĐIỆN XLPE, GIÁP BĂNG KIM LOẠI, VỎ PVC

Cáp ngầm AXV/DSTA-3x16+1x10mm2-0,6/1kV Cadivi (4 lõi nhôm, AL/XLPE/PVC) dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.

Tiêu chuẩn áp dụng: TCVN 5935-1/ IEC 60502-1; TCVN 6612/ IEC 60228

Nhận biết lõi: Bằng băng màu:

Cáp 1 lõi: Màu tự nhiên, không băng màu.
Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không băng màu (trung tính) - xanh lục (TER).
Hoặc theo yêu cầu khách hàng.

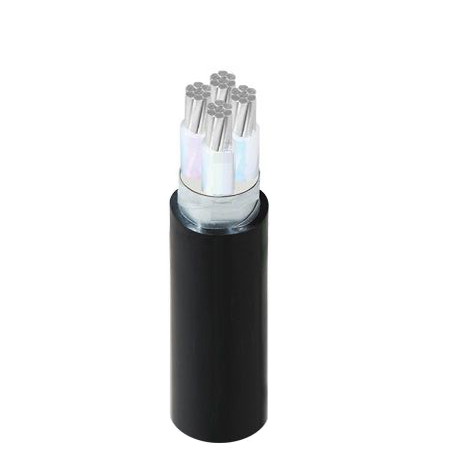

Cấu trúc cáp ngầm AXV/DSTA-3x16+1x10mm2-0,6/1kV Cadivi (4 lõi nhôm)

Ruột dẫn: Nhôm
Cách điện: XLPE
Lớp độn: Điền đầy bằng PP hoặc PVC
Lớp bọc bên trong: Quấn băng PET hoặc ép đùn PVC
Giáp bảo vệ: Giáp 2 lớp băng nhôm (DATA) cho cáp 1 lõi và 2 lớp băng thép (DSTA) cho cáp từ 2 đến 4 lõi
Vỏ bọc bên ngoài: PVC

Đặc tính cáp ngầm AXV/DSTA-3x16+1x10mm2-0,6/1kV Cadivi (4 lõi nhôm)

Cấp điện áp U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250^oC.

Thông số cáp ngầm AXV/DSTA-3x16+1x10mm2-0,6/1kV Cadivi (4 lõi nhôm)

CÁP AXV/DSTA - 3 PHA + 1 TRUNG TÍNH.

Tiết diện danh nghĩa Nominal area	Lõi pha – Phase conductor					Lõi trung tính – Neutral conductor					Chiều dày băng thép danh nghĩa Nominal thickness of steel tape	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng gần đúng ⁽*⁾ Approx. overall diameter	Khối lượng cáp gần đúng ⁽*⁾ Approx. mass
Tiết diện danh nghĩa Nominal area	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		Chiều dày vỏ danh nghĩa Nominal thickness of sheath		Khối lượng cáp gần đúng ⁽*⁾ Approx. mass
mm²	mm²	N⁰/mm	mm	mm	Ω/km	mm²	N⁰/mm	mm	mm	Ω/km	mm	mm	mm	kg/km
3x16 + 1x10	16	CC	4,65	0,7	1,91	10	CC	3,75	0,7	3,08	0,2	1,8	20,3	577
3x25 + 1x16	25	CC	5,80	0,9	1,20	16	CC	4,65	0,7	1,91	0,2	1,8	23,7	768
3x35 + 1x16	35	CC	6,85	0,9	0,868	16	CC	4,65	0,7	1,91	0,2	1,8	25,6	884
3x35 + 1x25	35	CC	6,85	0,9	0,868	25	CC	5,80	0,9	1,20	0,2	1,8	26,5	940
3x50 + 1x25	50	CC	8,00	1,0	0,641	25	CC	5,80	0,9	1,20	0,2	1,8	29,0	1135
3x50 + 1x35	50	CC	8,00	1,0	0,641	35	CC	6,85	0,9	0,868	0,2	1,9	29,8	1189
3x70 + 1x35	70	CC	9,70	1,1	0,443	35	CC	6,85	0,9	0,868	0,2	2,0	33,9	1540
3x70 + 1x50	70	CC	9,70	1,1	0,443	50	CC	8,00	1,0	0,641	0,2	2,0	34,7	1610
3x95 + 1x50	95	CC	11,30	1,1	0,320	50	CC	8,00	1,0	0,641	0,5	2,1	38,9	2388
3x95 + 1x70	95	CC	11,30	1,1	0,320	70	CC	9,70	1,1	0,443	0,5	2,2	40,3	2529
3x120 + 1x70	120	CC	12,80	1,2	0,253	70	CC	9,70	1,1	0,443	0,5	2,3	43,4	2894
3x120 + 1x95	120	CC	12,80	1,2	0,253	95	CC	11,30	1,1	0,320	0,5	2,3	44,3	3010
3x150 + 1x70	150	CC	14,13	1,4	0,206	70	CC	9,70	1,1	0,443	0,5	2,4	47,3	3404
3x150 + 1x95	150	CC	14,13	1,4	0,206	95	CC	11,30	1,1	0,320	0,5	2,4	48,2	3524
3x185 + 1x95	185	CC	15,70	1,6	0,164	95	CC	11,30	1,1	0,320	0,5	2,6	52,6	4070
3x185 + 1x120	185	CC	15,70	1,6	0,164	120	CC	12,80	1,2	0,253	0,5	2,6	53,5	4196
3x240 + 1x120	240	CC	18,03	1,7	0,125	120	CC	12,80	1,2	0,253	0,5	2,8	58,9	5047
3x240 + 1x150	240	CC	18,03	1,7	0,125	150	CC	14,13	1,4	0,206	0,5	2,8	60,0	5209
3x240 + 1x185	240	CC	18,03	1,7	0,125	185	CC	15,70	1,6	0,164	0,5	2,8	61,2	5381
3x300 + 1x150	300	CC	20,40	1,8	0,100	150	CC	14,13	1,4	0,206	0,5	2,9	64,8	6072
3x300 + 1x185	300	CC	20,40	1,8	0,100	185	CC	15,70	1,6	0,164	0,5	3,0	66,2	6277
3x400 + 1x185	400	CC	23,20	2,0	0,0778	185	CC	15,70	1,6	0,164	0,5	3,2	72,8	7444
3x400 + 1x240	400	CC	23,20	2,0	0,0778	240	CC	18,03	1,7	0,125	0,5	3,2	74,7	7791

– CC : Ruột dẫn tròn xoắn ép chặt.

– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
