DÂY CÁP ĐIỆN NGẦM AXV/DATA-50MM2-0,6/1kV CADIVI
CÁP ĐIỆN LỰC, 1 RUỘT NHÔM, CÁCH ĐIỆN XLPE, GIÁP BĂNG KIM LOẠI, VỎ PVC
Cáp ngầm AXV/DATA-50mm2-0,6/1kV Cadivi (1 lõi nhôm, AL/XLPE/DSTA/PVC) dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.
Tiêu chuẩn áp dụng: TCVN 5935-1/ IEC 60502-1; TCVN 6612/ IEC 60228
Nhận biết lõi: Bằng băng màu:
- Cáp 1 lõi: Màu tự nhiên, không băng màu.
- Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không băng màu (trung tính) - xanh lục (TER).
- Hoặc theo yêu cầu khách hàng.

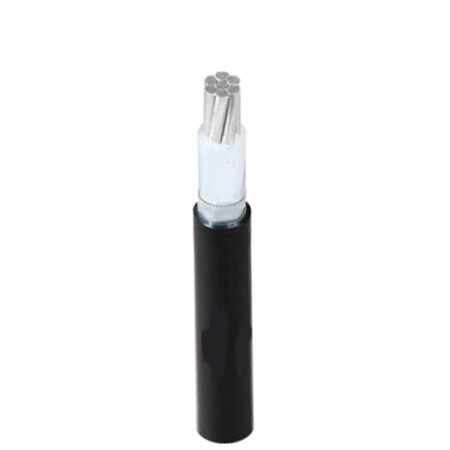

Cấu trúc cáp ngầm AXV/DATA-50mm2-0,6/1kV Cadivi (1 lõi nhôm)
- Ruột dẫn: Nhôm
- Cách điện: XLPE
- Lớp độn: Điền đầy bằng PP hoặc PVC
- Lớp bọc bên trong: Quấn băng PET hoặc ép đùn PVC
- Giáp bảo vệ: Giáp 2 lớp băng nhôm (DATA) cho cáp 1 lõi và 2 lớp băng thép (DSTA) cho cáp từ 2 đến 4 lõi
- Vỏ bọc bên ngoài: PVC
Đặc tính cáp ngầm AXV/DATA-50mm2-0,6/1kV Cadivi (1 lõi nhôm)
- Cấp điện áp U0/U: 0,6/1 kV.
- Điện áp thử: 3,5 kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 90OC.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là 250oC.
Thông số cáp ngầm AXV/DATA-50mm2-0,6/1kV Cadivi (1 lõi nhôm)
CÁP AXV/DATA - 1 LÕI.
Ruột dẫn - Conductor | Chiều dày cách điện danh nghĩa Nominal thickness of insulation | Chiều dày băng nhôm danh nghĩa Nominal thickness of aluminum tape | Chiều dày vỏ danh nghĩa Nominal thickness of sheath | Đường kính tổng gần đúng(*) Approx. overall diameter | Khối lượng cáp gần đúng(*) Approx. mass |
Tiết diện danh nghĩa Nominal area | Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire | Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter | Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C |
mm2 | N0/mm | mm | Ω/km | mm | mm | mm | mm | kg/km |
10 | CC | 3,75 | 3,08 | 0,7 | 0,5 | 1,4 | 11,5 | 183 |
16 | CC | 4,65 | 1,91 | 0,7 | 0,5 | 1,4 | 12,4 | 216 |
25 | CC | 5,80 | 1,20 | 0,9 | 0,5 | 1,4 | 13,9 | 273 |
35 | CC | 6,85 | 0,868 | 0,9 | 0,5 | 1,4 | 15,0 | 315 |
50 | CC | 8,00 | 0,641 | 1,0 | 0,5 | 1,4 | 16,3 | 383 |
70 | CC | 9,70 | 0,443 | 1,1 | 0,5 | 1,5 | 18,5 | 494 |
95 | CC | 11,30 | 0,320 | 1,1 | 0,5 | 1,6 | 20,2 | 601 |
120 | CC | 12,80 | 0,253 | 1,2 | 0,5 | 1,6 | 21,8 | 704 |
150 | CC | 14,13 | 0,206 | 1,4 | 0,5 | 1,7 | 23,8 | 845 |
185 | CC | 15,70 | 0,164 | 1,6 | 0,5 | 1,7 | 25,8 | 987 |
240 | CC | 18,03 | 0,125 | 1,7 | 0,5 | 1,8 | 28,5 | 1218 |
300 | CC | 20,40 | 0,100 | 1,8 | 0,5 | 1,9 | 31,2 | 1479 |
400 | CC | 23,20 | 0,0778 | 2,0 | 0,5 | 2,0 | 35,0 | 1845 |
500 | CC | 26,20 | 0,0605 | 2,2 | 0,5 | 2,1 | 38,6 | 2264 |
630 | CC | 30,20 | 0,0469 | 2,4 | 0,5 | 2,3 | 43,3 | 2880 |
– (*) : Giá trị tham khảo - Đây là giá trị ước tính đường kính, ước tính khối lượng sản phẩm nhằm phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm. – CC : Ruột dẫn tròn xoắn ép chặt
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
