Name: Cáp điện ngầm CVV/DSTA-3x70+1x50mm2 Cadivi 0,6/1kV (3 lõi pha, 1 đất)
Brand: CADIVI
SKU: 12112024094243
Price: 762294 VND
Availability: InStock
Rating: 5 (5 reviews)

Giảm 31%

Cáp điện ngầm CVV/DSTA-3x70+1x50mm2 Cadivi 0,6/1kV (3 lõi pha, 1 đất)

Thương hiệu: CADIVI
Khu Vực Hồ Chí Minh
Đơn vị tính: mét

762,294đ 1,104,774đ

Giá Chiết Khấu luôn thay đổi
Liên hệ ngay để báo giá tốt nhất công trình, dự án.

Số lượng:

Giao hàng nhanh 24/7.
Trả góp lãi suất 0% qua thẻ tín dụng.
Đổi mới 1÷1 nếu lỗi NSX.

LIÊN HỆ MUA HÀNG

Thời gian làm việc: T2 - T6 (8h - 17h)
Thứ bảy: (8h - 12h)

Chỉ đường trên Google Maps

CHI TIẾT SẢN PHẨM

CÁP ĐIỆN NGẦM CVV/DSTA-3x70+1x50MM2 CADIVI 0,6/1KV

CÁP ĐIỆN LỰC, RUỘT ĐỒNG, CÁCH ĐIỆN PVC, GIÁP BĂNG KIM LOẠI, VỎ PVC

Cáp điện ngầm CVV/DSTA-3x70+1x50mm2 Cadivi 0,6/1kV (3 lõi pha, 1 lõi đất) dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.

Tiêu chuẩn áp dụng: TCVN 5935-1 / IEC 60502-1; TCVN 6612 / IEC 60228

Nhận biết lõi:

- Bằng màu cách điện:

Cáp 1 lõi: Màu đen.
Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – đen (trung tính) - xanh lục & vàng (TER).

- Bằng vạch màu trên cách điện màu trắng:

Cáp 1 lõi: không vạch.
Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không vạch (trung tính) - xanh lục (TER).

- Hoặc theo yêu cầu khách hàng.

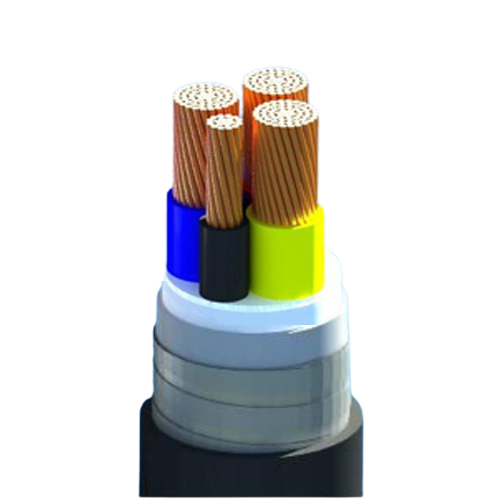

Cấu trúc cáp điện ngầm CVV/DSTA-3x70+1x50mm2 Cadivi 0,6/1kV

Cấu trúc dây cáp ngầm CVV/DSTA-3x70+1x50mm2 Cadivi 0,6/1kV

Ruột dẫn: đồng
Cách điện: PVC
Lớp độn: điền đầy bằng PP hoặc PVC
Lớp bọc bên trong: ép đùn PVC hoặc quấn băng
Giáp bảo vệ: 2 lớp băng thép (DSTA) cho cáp từ 2-4 lõi
Vỏ bọc bên ngoài: PVC

Đặc tính cáp điện ngầm CVV/DSTA-3x70+1x50mm2 Cadivi 0,6/1kV

Cấp điện áp U₀/U: 0,6/1 kV.
Điện áp thử: 3,5 kV (5 phút).
Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70^OC.
Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là: 140^OC, với tiết diện lớn hơn 300mm² ; 160^OC, với tiết diện nhỏ hơn hoặc bằng 300mm².

Thông số cáp điện ngầm CVV/DSTA-3x70+1x50mm2 Cadivi 0,6/1kV

CÁP CVV/DSTA - 3 LÕI PHA + 1 LÕI TRUNG TÍNH.

Tiết diện danh nghĩa Nominal area	Lõi pha – Phase conductor					Lõi trung tính – Neutral conductor					Chiều dày băng thép danh nghĩa Nominal thickness of steel tape	Chiều dày vỏ danh nghĩa Nominal thickness of sheath	Đường kính tổng gần đúng ⁽*⁾ Approx. overall diameter	Khối lượng cáp gần đúng ⁽*⁾ Approx. mass
Tiết diện danh nghĩa Nominal area	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C	Tiết diện danh nghĩa Nominal area	Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire	*Đường kính ruột dẫn gần đúng⁽⁾** Approx. conductor diameter	Chiều dày cách điện danh nghĩa Nominal thickness of insulation	Điện trở DC tối đa ở 20 ⁰C Max. DC resistance at 20 ⁰C		Chiều dày vỏ danh nghĩa Nominal thickness of sheath		Khối lượng cáp gần đúng ⁽*⁾ Approx. mass
mm²	mm²	N⁰/mm	mm	mm	Ω/km	mm²	N⁰/mm	mm	mm	Ω/km	mm	mm	mm	kg/km
3x4 + 1x2,5	4	7/0,85	2,55	1,0	4,61	2,5	7/0,67	2,01	0,8	7,41	0,2	1,8	17,5	564
3x6 + 1x4	6	7/1,04	3,12	1,0	3,08	4	7/0,85	2,55	1,0	4,61	0,2	1,8	19,1	698
3x10 + 1x6	10	CC	3,75	1,0	1,83	6	7/1,04	3,12	1,0	3,08	0,2	1,8	19,8	777
3x16 + 1x10	16	7/1,70 Hoặc/or CC	4,65	1,0	1,15	10	CC	3,75	1,0	1,83	0,2	1,8	21,8	1023
3x25 + 1x16	25	CC	5,8	1,2	0,727	16	CC	4,65	1,0	1,15	0,2	1,8	25,1	1439
3x35 + 1x16	35	CC	6,85	1,2	0,524	16	CC	4,65	1,0	1,15	0,2	1,8	27,1	1750
3x35 + 1x25	35	CC	6,85	1,2	0,524	25	CC	5,80	1,2	0,727	0,2	1,8	28,0	1870
3x50 + 1x25	50	CC	8,0	1,4	0,387	25	CC	5,80	1,2	0,727	0,2	1,9	31,0	2333
3x50 + 1x35	50	CC	8,0	1,4	0,387	35	CC	6,85	1,2	0,524	0,2	1,9	32,0	2472
3x70 + 1x35	70	CC	9,7	1,4	0,268	35	CC	6,85	1,2	0,524	0,2	2,0	35,3	3186
3x70 + 1x50	70	CC	9,7	1,4	0,268	50	CC	8,00	1,4	0,387	0,2	2,1	36,4	3357
3x95 + 1x50	95	CC	11,3	1,6	0,193	50	CC	8,00	1,4	0,387	0,5	2,2	41,4	4702
3x95 + 1x70	95	CC	11,3	1,6	0,193	70	CC	9,7	1,4	0,268	0,5	2,3	42,6	4973
3x120 + 1x70	120	CC	12,7	1,6	0,153	70	CC	9,7	1,4	0,268	0,5	2,3	45,6	5815
3x120 + 1x95	120	CC	12,7	1,6	0,153	95	CC	11,3	1,6	0,193	0,5	2,4	47,0	6134
3x150 + 1x70	150	CC	14,13	1,8	0,124	70	CC	9,7	1,4	0,268	0,5	2,5	49,2	6829
3x150 + 1x95	150	CC	14,13	1,8	0,124	95	CC	11,3	1,6	0,193	0,5	2,5	50,9	7153
3x185 + 1x95	185	CC	15,70	2,0	0,0991	95	CC	11,3	1,6	0,193	0,5	2,6	54,6	8369
3x185 + 1x120	185	CC	15,70	2,0	0,0991	120	CC	12,7	1,6	0,153	0,5	2,7	55,6	8665
3x240 + 1x120	240	CC	18,03	2,2	0,0754	120	CC	12,7	1,6	0,153	0,5	2,8	61,2	10650
3x240 + 1x150	240	CC	18,03	2,2	0,0754	150	CC	14,13	1,8	0,124	0,5	2,9	62,5	11015
3x240 + 1x185	240	CC	18,03	2,2	0,0754	185	CC	15,7	2,0	0,0991	0,5	2,9	63,6	11425
3x300 + 1x150	300	CC	20,40	2,4	0,0601	150	CC	14,13	1,8	0,124	0,5	3,0	67,7	13215
3x300 + 1x185	300	CC	20,40	2,4	0,0601	185	CC	15,7	2,0	0,0991	0,5	3,1	69,0	13658
3x400 + 1x185	400	CC	23,20	2,6	0,047	185	CC	15,7	2,0	0,0991	0,5	3,3	76,0	16681
3x400 + 1x240	400	CC	23,20	2,6	0,047	240	CC	18,03	2,2	0,0754	0,5	3,3	77,7	17343

- CC Ruột dẫn tròn xoắn ép chặt.

- (*) Giá trị của cáp có lớp bọc bên trong là ép đùn PVC, và là giá trị tham khảo để phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.

Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
