CÁP ĐIỆN NGẦM CVV/DATA-240MM2 CADIVI 0,6/1KV
CÁP ĐIỆN LỰC, RUỘT ĐỒNG, CÁCH ĐIỆN PVC, GIÁP BĂNG KIM LOẠI, VỎ PVC
Cáp điện ngầm CVV/DATA-240mm2 Cadivi 0,6/1kV (1 lõi đồng) dùng cho hệ thống truyền tải và phân phối điện ngầm, cấp điện áp 0,6/1 kV, lắp đặt cố định.
Tiêu chuẩn áp dụng: TCVN 5935-1 / IEC 60502-1; TCVN 6612 / IEC 60228
Nhận biết lõi:
- Bằng màu cách điện:
- Cáp 1 lõi: Màu đen.
- Cáp nhiều lõi: Màu đỏ – vàng – xanh dương – đen (trung tính) - xanh lục & vàng (TER).
- Bằng vạch màu trên cách điện màu trắng:
- Cáp 1 lõi: không vạch.
- Cáp nhiều lõi: Màu đỏ - vàng - xanh dương - không vạch (trung tính) - xanh lục (TER).
- Hoặc theo yêu cầu khách hàng.

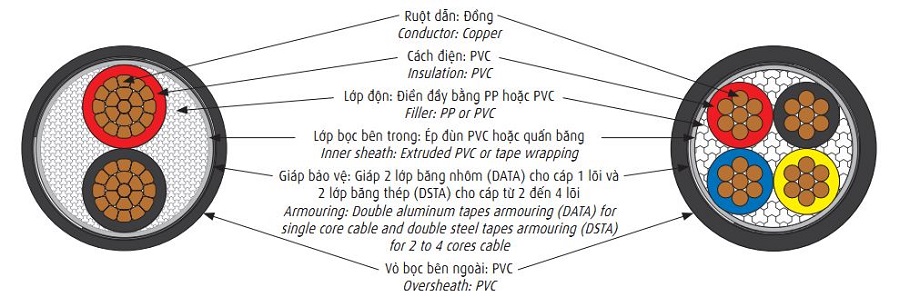

Cấu trúc cáp điện ngầm CVV/DATA-240mm2 Cadivi 0,6/1kV

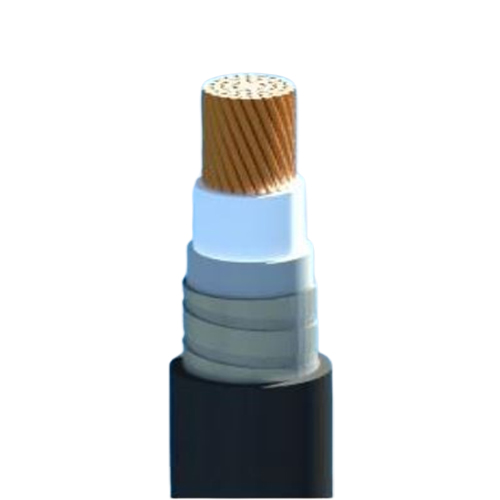

Cấu trúc dây cáp ngầm CVV/DATA-240mm2 (CU/PVC/DATA/PVC)
- Ruột dẫn: đồng
- Cách điện: PVC
- Lớp độn: điền đầy bằng PP hoặc PVC
- Lớp bọc bên trong: ép đùn PVC hoặc quấn băng
- Giáp bảo vệ: 2 lớp băng nhôm (DATA) cho cáp 1 lõi
- Vỏ bọc bên ngoài: PVC
Đặc tính cáp điện ngầm CVV/DATA-240mm2 Cadivi 0,6/1kV
- Cấp điện áp U0/U: 0,6/1 kV.
- Điện áp thử: 3,5 kV (5 phút).
- Nhiệt độ làm việc dài hạn cho phép của ruột dẫn là 70OC.
- Nhiệt độ cực đại cho phép của ruột dẫn khi ngắn mạch trong thời gian không quá 5 giây là: 140OC, với tiết diện lớn hơn 300mm2 ; 160OC, với tiết diện nhỏ hơn hoặc bằng 300mm2.
Thông số cáp điện ngầm CVV/DATA-240mm2 Cadivi 0,6/1kV
CÁP CVV/DATA - 1 LÕI.
Ruột dẫn - Conductor | Chiều dày cách điện danh nghĩa Nominal thickness of insulation | Chiều dày băng nhôm danh nghĩa Nominal thickness of aluminum tape | Chiều dày vỏ danh nghĩa Nominal thickness of sheath | Đường kính tổng gần đúng(*) Approx. overall diameter | Khối lượng cáp gần đúng(*) Approx. mass |
Tiết diện danh nghĩa Nominal area | Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire | Đường kính ruột dẫn gần đúng(*) Approx. conductor diameter | Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C |
mm2 | N0/mm | mm | Ω/km | mm | mm | mm | mm | kg/km |
4 | 7/0,85 | 2,55 | 4,61 | 1,0 | 0,5 | 1,4 | 10,9 | 189 |
6 | 7/1,04 Hoặc/or CC | 3,12 | 3,08 | 1,0 | 0,5 | 1,4 | 11,4 | 220 |
10 | CC | 3,75 | 1,83 | 1,0 | 0,5 | 1,4 | 12,1 | 269 |
16 | CC | 4,65 | 1,15 | 1,0 | 0,5 | 1,4 | 13,0 | 337 |
25 | CC | 5,8 | 0,727 | 1,2 | 0,5 | 1,4 | 14,5 | 458 |
35 | CC | 6,85 | 0,524 | 1,2 | 0,5 | 1,4 | 15,6 | 564 |
50 | CC | 8,0 | 0,387 | 1,4 | 0,5 | 1,5 | 17,3 | 724 |
70 | CC | 9,7 | 0,268 | 1,4 | 0,5 | 1,5 | 19,0 | 959 |
95 | CC | 11,3 | 0,193 | 1,6 | 0,5 | 1,6 | 21,2 | 1244 |
120 | CC | 12,7 | 0,153 | 1,6 | 0,5 | 1,6 | 22,6 | 1495 |
150 | CC | 14,13 | 0,124 | 1,8 | 0,5 | 1,7 | 24,6 | 1812 |
185 | CC | 15,7 | 0,0991 | 2,0 | 0,5 | 1,8 | 26,7 | 2200 |
240 | CC | 18,03 | 0,0754 | 2,2 | 0,5 | 1,9 | 29,7 | 2814 |
300 | CC | 20,4 | 0,0601 | 2,4 | 0,5 | 1,9 | 32,4 | 3503 |
400 | CC | 23,2 | 0,0470 | 2,6 | 0,5 | 2,1 | 36,4 | 4476 |
500 | CC | 26,2 | 0,0366 | 2,8 | 0,5 | 2,2 | 40,0 | 5587 |
630 | CC | 30,2 | 0,0283 | 2,8 | 0,5 | 2,3 | 44,1 | 7200 |
- CC Ruột dẫn tròn xoắn ép chặt.
- (*) Giá trị của cáp có lớp bọc bên trong là ép đùn PVC, và là giá trị tham khảo để phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm.
Ngoài ra CADIVI cũng có thể sản xuất các loại cáp khác có kết cấu và tiêu chuẩn theo yêu cầu khách hàng.
